Secundaria Hayar diferencia de potencial

[roland]

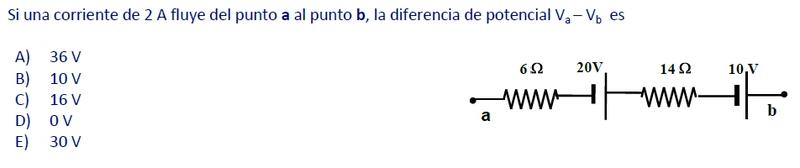

Hola, alguien me puede decir como hayar una solucion??? no sé en que basarme para responder bien la pregunta.

[Al2000]

Re: Hayar diferencia de potencial

Suma las variaciones de potencial desde a hasta b: $V_a - (2\,\mathrm{A})(6\,\Omega ) + 20\,\mathrm{V} - (2\,\mathrm{A})(14\, \Omega ) + 10\,\mathrm{V} = V_b \quad \Rightarrow \quad V_a - V_b = 0\,\mathrm{V}$

Saludos,

Al

EDITO: Arriba debería decir $\cdots \Rightarrow \quad V_a - V_b = 10\,\mathrm{V}$.

[H2SO4]

Re: Hayar diferencia de potencial

En un tramo de circuito puedes hallar la diferencia de potencial entre dos puntos sumando los productos I·R y las fuerzas electromotrices con su signo.

Si tomas el sentido de la corriente, como en este caso (Va-Vb), los productos I·R serán siempre positivos (representan una caída de potencial). Las fuerzas electromotrices serán positivas si están en contra de la corriente (en oposición representan también caída de potencial), y negativas si están a favor.

Aplicando esto, verás que la solución es la B): 10 V

Saludos

[H2SO4]

Re: Hayar diferencia de potencial

Amigo Al2000, creo que te has equivocado en la suma. Eso da 10 V.

Saludos

[Al2000]

Re: Hayar diferencia de potencial

¡Ups, uno mas!
