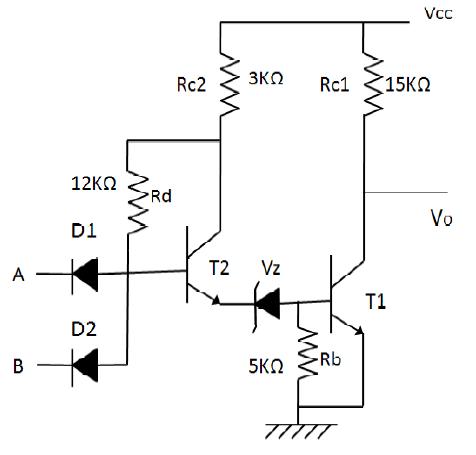

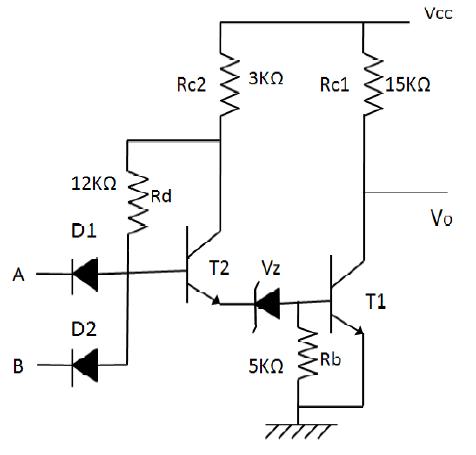

El circuito de la figura corresponde a una puerta HTL la cual se trata de una modificación de DTL en la que el diodo intermedio ha sido sustituido por un zener de 7 V. Analizar el circuito para las distintas configuraciones de entrada.

- - - Actualizado - - -

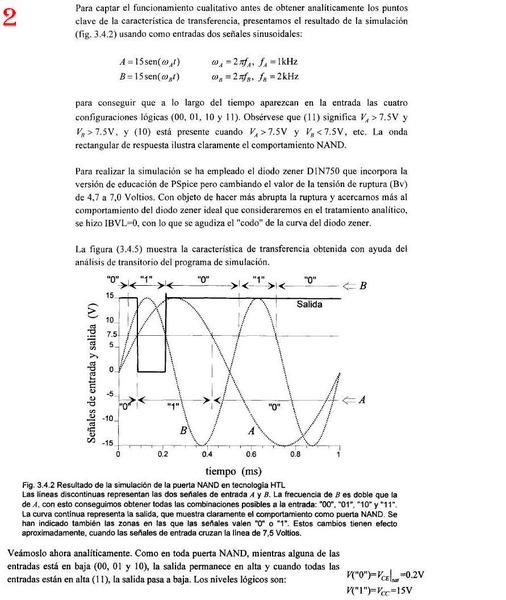

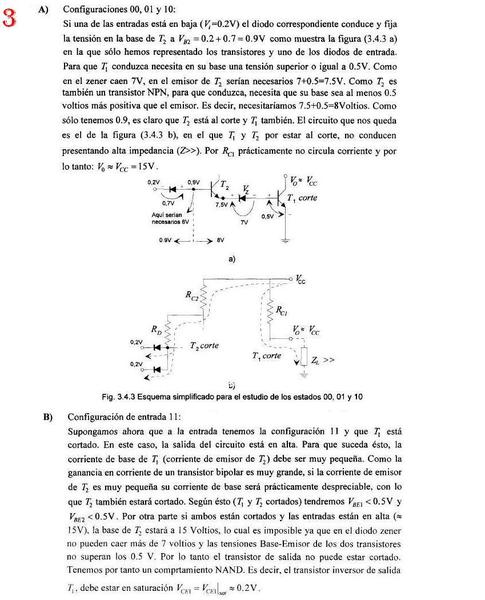

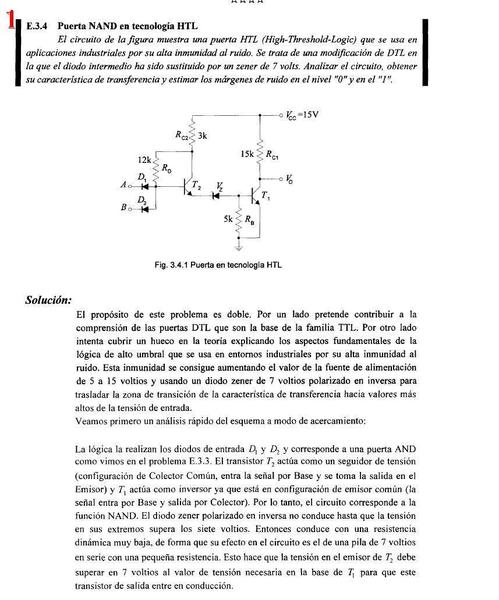

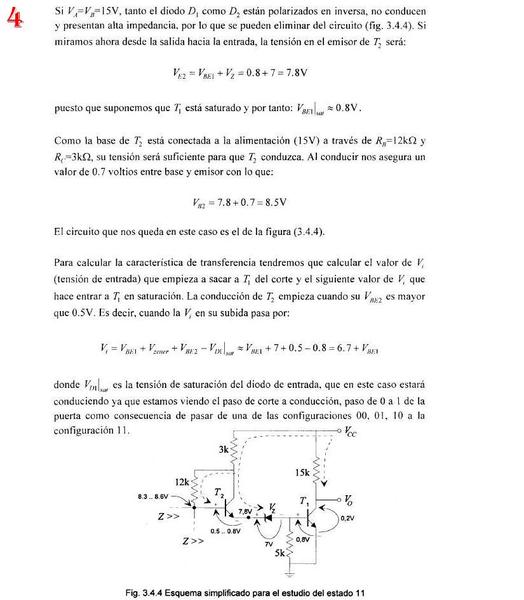

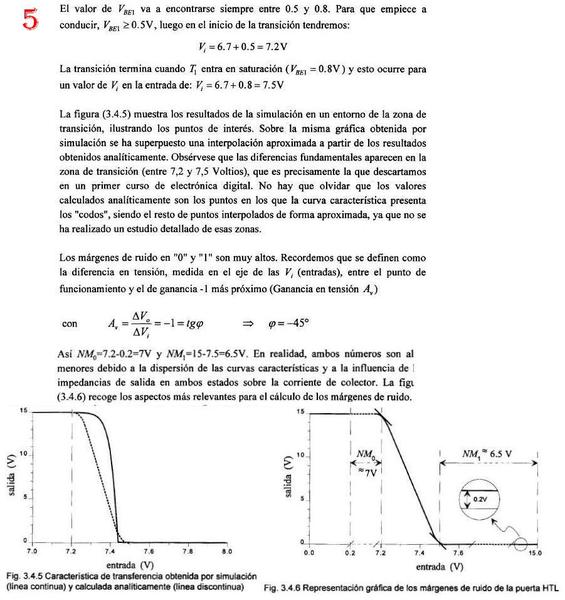

Yo tengo la respuesta, la encontré. Pero es que no entiendo nada de nada. GRACIAS <3




Agradeceré toda ayuda. GRACIAS

- - - Actualizado - - -
Yo tengo la respuesta, la encontré. Pero es que no entiendo nada de nada. GRACIAS <3
