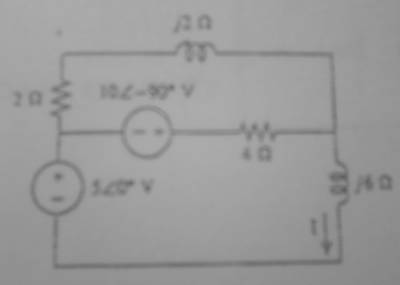

    Resuelva para la variable indicada usando analisis de mallas.

    las fuentes valen : la de la izquierda y la otra vale

    Bueno la inductancia horizontal que vale j2 y la resistencia vertical que vale 2 ohm estan en serie no? creo que si asi que las junto y en el circuito equivalente planteo 2 corrientes de malla I_1 e I_2 en sentido horario, donde I_1 es la superior.

    Las ecuaciones de malla serian :

    (malla superior )

    (malla inferior)

    Bueno la primera pregunta es si estan correctas estas ecuaciones de malla.

    Luego procedo a resolver el sistema y como siempre tengo dudas de si resuelvo bien las ecuaciones de complejos asi que espero me puedan decir si llegan al mismo resultado.

    de la primera tengo :









    Uso esto en la segunda ecuacion de malla y tengo :









    Archivos adjuntos

  • #2
    Re: 2 fuentes analisis de malla

    Las ecuaciones de malla son correctas.

    Cuando pasas de a cometes un error, pues has comido una j, debería ser

    - - - Actualizado - - -

    Insisto en recomendarte en evitar complejos en los denominadores
    A mi amigo, a quien todo debo.

    Comentario


    • #3
      Re: 2 fuentes analisis de malla

      tenes razon de ese error
      Última edición por LauraLopez; 09/06/2013, 21:51:02.

      Comentario


      • #4

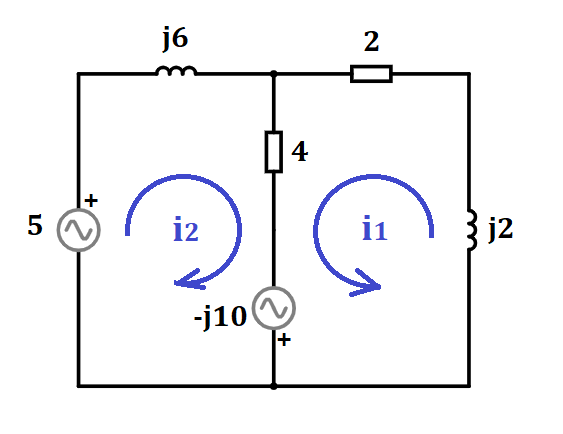

        Aplicando el método de las mallas con las corrientes en los sentidos de la figura, (tensiones en Volt e impedancias en Ohm) :

        Haz clic en la imagen para ampliar

Nombre:	2 mallas.png
Vitas:	123
Tamaño:	12,2 KB
ID:	347773




        Operando:





        Resolviendo el sistema, (por ejemplo mediante la Regla de Cramer) :





        Saludos.
        "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
