  • Otras carreras Amplificador operacional, circuito.

    Hola buenos dias,alguien puede ayudarme para esté ejercicio?
    ([FONT=arial]Especialmente para entender cómo encontrar Vs y Ve)
    [/FONT]
    Poco a poco voy a anadir mis repuestas[FONT=arial]
    [/FONT]

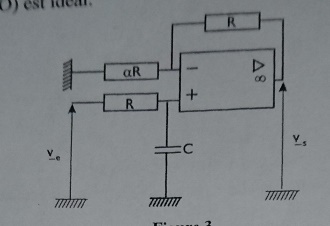

    Tenemos un circuito alimentado por un generador sinusoidal de pulsacion w.[FONT=times new roman]
    [/FONT]
    Haz clic en la imagen para ampliar

Nombre:	AAER1.jpg
Vitas:	1
Tamaño:	42,1 KB
ID:	314255[FONT=times new roman]
    Consideramos que el AOP(amplificador operacional) es ideal.
    1)Cual es el regimen de operacion del AOP?

    2)Cual es la relacion que relaciona , y; los voltajes de entrada?

    Cual es el valor de ; y ;?

    2)Calcular H(jw)=Vs/Ve en funcion de R,C,,y .

    Poner en la forma de

    Precisar la expresion de y

    3)Calcular el modulo de H(jw).
    Y mis repuestas son:

    1)El regimen del AOP es el regimen ideal,(AOP inversor).
    Aqui podemos ver una bucle y pienso que las differrentes relaciones son V+=V- ;y; i+=i-=0.
    2)Pienso que Vs=-R.i con la ley de los mallas pero por Ve no sé.
    [/FONT]
    Última edición por Pablito; 31/05/2016, 19:12:03.

  • #2

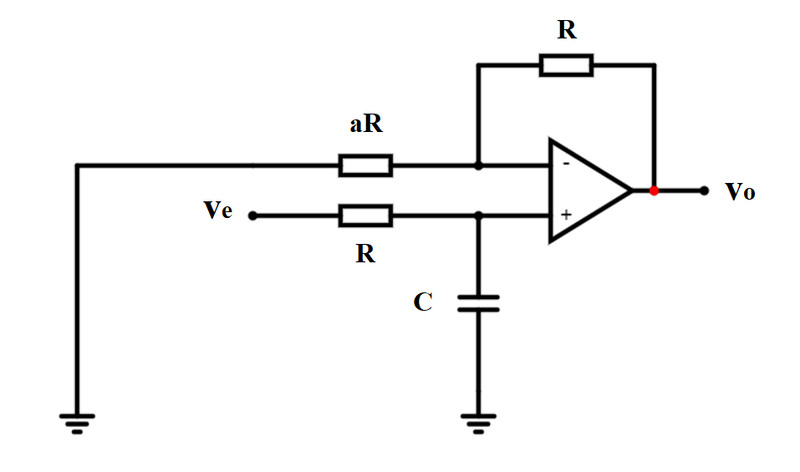

    Haz clic en la imagen para ampliar  Nombre:	Op Amp.png Vitas:	0 Tamaño:	25,0 KB ID:	347322


    En un amplificador operacional ideal se cumple:



    Aplicamos el método de los nudos basado en la 1ª ley de Kirchhoff

    Nudo (-) del A.O.



    Sustituyendo (1) y operando:


    Nudo (+) del A.O. Aplicamos "divisor de tensión"


    Sustituyendo (4) en (3)


    La ganancia compleja





    Multiplicando por la conjugada del denominador y operando:


    El módulo de la ganancia:



    Operando:


    A partir de (6), el ángulo de fase de la ganancia:




    Saludos.
    Última edición por Alriga; 23/04/2020, 09:44:59.
    "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
