    Buenas noches, ¿me podrían ayudar con este problema?

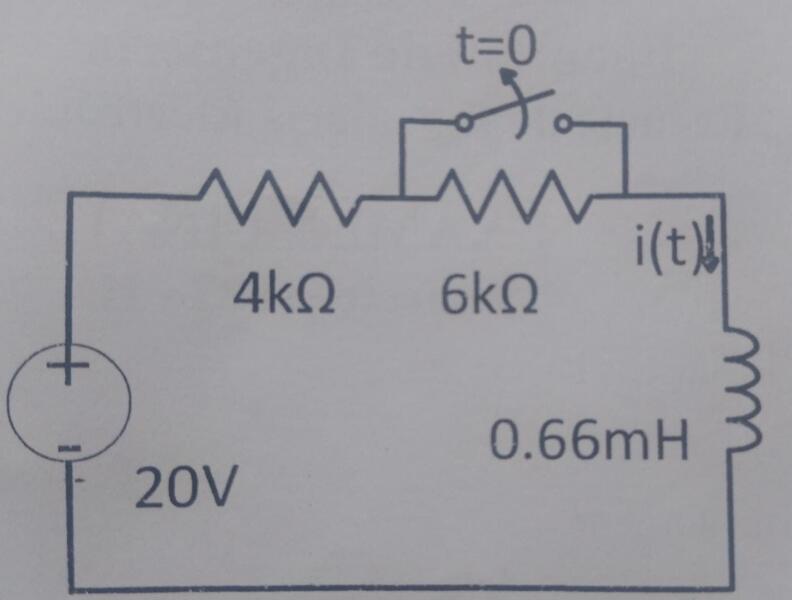

    Para el circuito de la figura, el interruptor ha estado cerrado mucho tiempo.

    a) Calcular i(t) mediante la ecuación general
    b) Calcular i(t) mediante transformada de Laplace


    Haz clic en la imagen para ampliar

Nombre:	head_s_2.jpg
Vitas:	136
Tamaño:	22,4 KB
ID:	361251


    Este fue mi procedimiento para la a)

    Ecuación diferencial régimen permanente : i(t) = [i(0^+)-ip(0^+)]e^-(t/τ) + ip(t)

    Cortocircuitando el inductor, me quedaría:
    V = I x R, I =V/R
    i(0^-) = 20V/4k = 5mA
    i(0^-) = 5 mA

    Constante de tiempo tao (τ) = L/R (Para inductores)
    ------> τ = 0.66/5 => 0.132 ms
    i(0^+) = i(0^-) = 5 mA

    Para ip(0^+), el inductor es un cortocircuito
    ip( 0^+ ) = 20V/(4k+6k) = 20/10 = 2 mA
    ip(t) = 2 mA
    ------> i(t) = (5 mA - 2 mA) * e^-(t/0.132τ) + 2 mA

    i(t) = [3e^(-7.57t) + 2] mA


    Así hice la b) pero no estoy seguro:

    Ecuación diferencial : diL(t)/dt + (R/L)*iL(t) = (R/L) * ig(t)
    Cuando t=0^- , el interruptor está abierto
    ---> i(0^-)=0 [corriente inicial]

    Dominio Laplace:
    Por KVL: 20/s = 4I(s) + LsI(s) - Li(0^-)
    20/s = 4I(s) + 0.66 sI(s) - 0
    20/s = I(s) [4+ 0.66 s]
    I(s) = 20/(4+0.66s)

    Resolviendo la transformada para corriente:
    5 - 5e^(-6.060 * t)

    ----> i(t) = 5[1 - e^(-6.060 * t] mA
    Última edición por Nao; 09/12/2022, 15:05:23.

  • #2
    Hola Nao, no vemos el esquema del circuito. Por favor inserta correctamente la imagen del circuito, recuerda que las instrucciones para ello las puedes encontrar en Cómo adjuntar imágenes en la nueva versión vB5 del foro

    Saludos.
    "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

    Comentario


    • Nao
      Nao comentado
      Editando un comentario
      Gracias por el aviso, ahora lo inserto.

  • #3
    Escrito por Nao Ver mensaje
    Así hice la b) pero no estoy seguro:

    Ecuación diferencial : diL(t)/dt + (R/L)*iL(t) = (R/L) * ig(t)
    Cuando t=0^- , el interruptor está abierto
    ---> i(0^-)=0 [corriente inicial]
    No, en el interruptor viene cerrado desde el inicio del universo, por lo tanto

    ,,,,,,,
    Resolviendo la transformada para corriente:
    5 - 5e^(-6.060 * t)
    ----> i(t) = 5[1 - e^(-6.060 * t] mA
    Por mas que lo resolviste con otra corriente inicial, la final debía ser 2mA.

    Ah! el ítem (a) está bien.

    Comentario


    • Nao
      Nao comentado
      Editando un comentario
      Abdulai , si me di cuenta que luego lo consideré la i(0^-)=0, cuando era i(0^-) = 5 mA. Y claro, al reemplazar el t=0, debería salir una i(t) = 2mA para las dos formas a) y b). Lo estoy resolviendo pero la b) me sale un valor distinto al del a) al momento de hacer. Tal vez este fallando en hacer la transformada

    • Abdulai
      Abdulai comentado
      Editando un comentario
      En la transformada planteas: "Por KVL: 20/s = 4I(s) + LsI(s) - Li(0^-)" cuando la resistencia efectiva no son 4k sino 10k (el interuptor esta abierto)


      Por otro lado, en el ítem (a) no había revisado el valor de Tau ;
      "Constante de tiempo tao (τ) = L/R (Para inductores)"
      "------> τ = 0.66/5 => 0.132 ms"
      debe ser τ = 0.66/10

      Pero además hay un error en las dimensiones, si considerás R en Kohm y L en mH el Tau es de us (microsegundos). Una manera de evitar confusiones es resolverlo como mostró Alriga, pasando todo a unidades del SI.

    • Nao
      Nao comentado
      Editando un comentario
      Muchas gracias.

  • #4
    Gracias por los alcances

    Comentario


    • #5
      Escrito por Nao Ver mensaje

      ...Para el circuito de la figura, el interruptor ha estado cerrado mucho tiempo.

      b) Calcular i(t) mediante transformada de Laplace
      Haz clic en la imagen para ampliar  Nombre:	head_s_2.jpg Vitas:	20 Tamaño:	22,4 KB ID:	361251

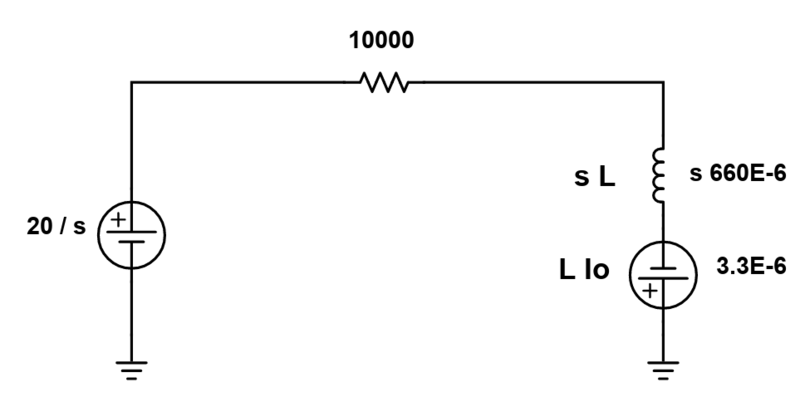

      Trabajamos en el SI de unidades. Mediante Transformada de Laplace, el circuito que tienes al abrir el interruptor es:

      Haz clic en la imagen para ampliar  Nombre:	RL circuit Trasf Laplace 10-12-2022.png Vitas:	0 Tamaño:	12,1 KB ID:	361259



      Despejando:







      Sustituyendo y operando:





      Realizamos la Transformada Inversa de Laplace:



      Saludos.
      Última edición por Alriga; 11/12/2022, 11:51:20.
      "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

      Comentario


      • Nao
        Nao comentado
        Editando un comentario
        Gracias, me fue de mucha utilidad!

    • #6
      Escrito por Nao Ver mensaje

      ...Para el circuito de la figura, el interruptor ha estado cerrado mucho tiempo.

      a) Calcular i(t) mediante la ecuación general

      Haz clic en la imagen para ampliar

Nombre:	head_s_2.jpg
Vitas:	136
Tamaño:	22,4 KB
ID:	361251
      Trabajando en unidades del SI, aplicamos la 2ª ley de Kirchhoff al circuito:







      La ecuación diferencial a resolver:


      Es una ecuación diferencial en variables separadas:





      Multiplicamos y dividimos por -500 para tener una integral inmediata:





      Integrando:









      Imponemos las condiciones iniciales.







      Despejamos la intensidad de la corriente del circuito:




      Saludos.
      "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
