  • Otras carreras Circuitos RL (Transitorios)

    Hola a todos, vengo a solicitarles una ayuda o explicación con el siguiente ejercicio. Agradezco el apoyo.

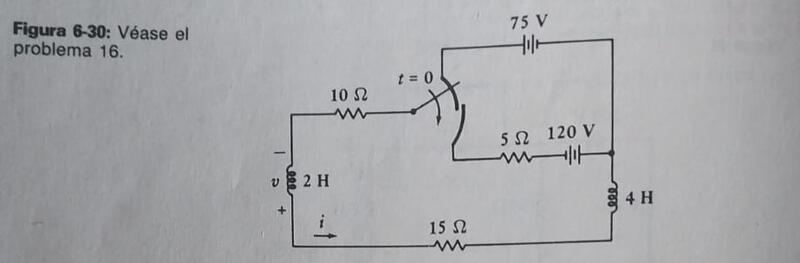

    Si en la figura, el conmutador se baja en t=0, a) ¿en qué instante t el valor de i será cero?, b) ¿cuál será el valor de v cuando i=0?

    Haz clic en la imagen para ampliar

Nombre:	ejercicio-circuitoRL.jpeg
Vitas:	81
Tamaño:	15,1 KB
ID:	363698

  • #2
    Corriente inicial:
    Corriente final:
    Constante de tiempo para :

    Una expresión general para la corriente en un circuito RL serie es:

    Queda solo despejar para

    Comentario


    • #3
      Hola CarlosG38 nota que, aunque se sobrentiende, el enunciado está incompleto, rigurosamente debería decir:

      Escrito por CarlosG38 Ver mensaje

      Si en la figura, cuando se ha alcanzado el régimen permanente, el conmutador se baja en t=0
      a) ¿En qué instante t el valor de i será cero?
      b) ¿Cuál será el valor de v cuando i=0?
      Si se ha alcanzado el régimen permanente cuando se activa el interruptor, entonces la corriente inicial es la que indica Abdulai, que ha resuelto el apartado (a). Para resolver el apartado (b) recuerda que en una inductancia se cumple que:



      La corriente la ha resuelto Abdulai:



      El valor de la inductancia lo da el enunciado, es 2 henry.

      Saludos.
      Última edición por Alriga; 23/10/2023, 10:08:34.
      "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
