Intensidades en un circuito de corriente continua

[Sebastian248]

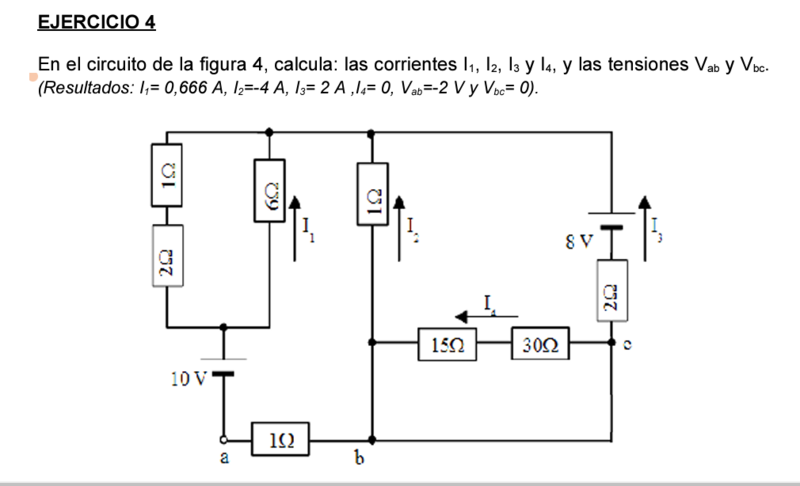

Buenas tardes! Soy nuevo por aquí, y agradecería si alguien me pudiese ayudar con este problema:

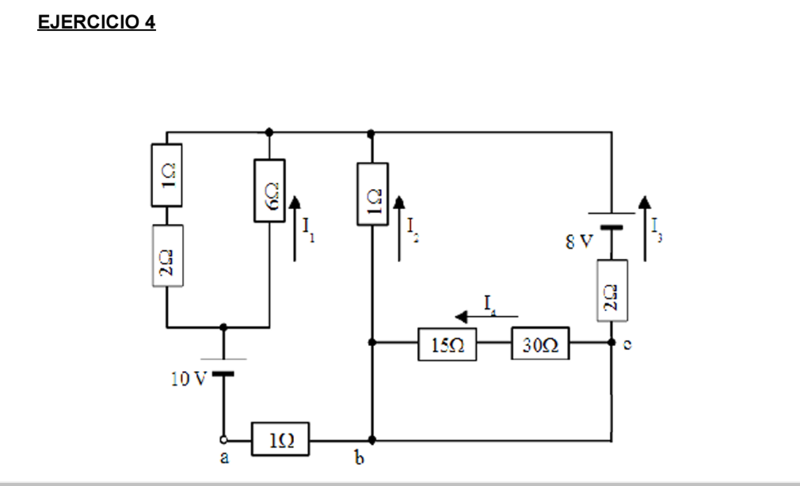

Llevo dando vueltas un buen rato, intentando resolverlo con el método de mallas, pero no consigo esos resultados. He empezado por unir esas 3 resistencias de la parte superior izquierda y quitar las dos resistencias de I4 (ya que están en cortocircuito). Así he logrado dos mallas: A (que sería igual que -I2) y B (igual que -I3) y he aplicado el método pero no me sale bien. Si alguien sabe hacerlo estaría muy agradecido.

[delmar7]

Hola

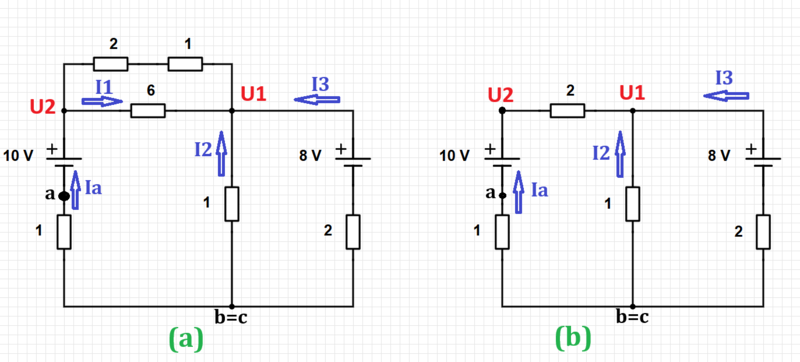

Has empezado bien, sustituir por resistencias equivalentes, en el caso de la primera la resistencia equivalente es 2 ohmios y en la caso de la segunda 45 ohmios. Hay 3 mallas a las que se les asocia una intensidad de corriente de malla $i_1,i_2,i_3$ la primera corresponde a las resistencias en paralelo y serie, la segunda se corresponde con la fuente de 8 V y la tercera con que hay cortocicuito, con sus sentidos respectivos y claro $i_2=i_3$ si se consideran de sentidos opuestos. Se pueden calcular 3 variables 3 ecuaciones, muestra tus avances y continuamos.


Saludos
