Otras carreras Ayuda circuito Thevenin

[freddy98]

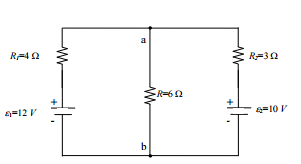

Hola a todos como calcularías la tensión thévenin en este circuito. Gracias de antemano.

[Al2000]

Re: Ayuda circuito Thevenin

¿Cuál es tu dificultad? ¿Que la rama con la resistencia de carga está en la mitad y no del lado derecho?

[freddy98]

Re: Ayuda circuito Thevenin

Básicamente es eso, todos los ejercicios que he hecho están a un lado y no de me ocurre como sacar esa tensión, te agradecería mucho que me ayudarás. Gracias

[Al2000]

Re: Ayuda circuito Thevenin

¿Y si intercambias la rama de la derecha con la rama de la mitad lo sabrías resolver?

[Alriga]

Re: Ayuda circuito Thevenin

Hola Freddy98, bienvenido a La web de Física. Como nuevo miembro, lee atentamente Consejos para conseguir ayuda de forma efectiva

1) La Tensión de Thevenin entre a-b es la diferencia de potencial entre esos dos puntos, por lo tanto:

Resuelve el circuito mediante Nudos, Mallas, Millman, Kirchhoff,... o como quieras. Obtendrás que la tensión a-b, (que es la tensión en la resistencia de $6 \ \Omega$) te sale $U_{ab}=8.44 \ V$

2) Para calcular la Resistencia Equivalente de Thevenin entre a-b debes cortocircuitar las 2 fuentes de tensión y observar que resistencia ves desde a-b. Lo que se ve es $R_1 || R_2 || R$

Si haces el paralelo de las 3 resistencias, deberás obtener $R_{th}=1.33 \ \Omega$

Haz el desarrollo y si no te sale o no entiendes algo, vuelve a preguntar.

Saludos.
