1r ciclo Arreglo de circuito

[livaldosandoval]

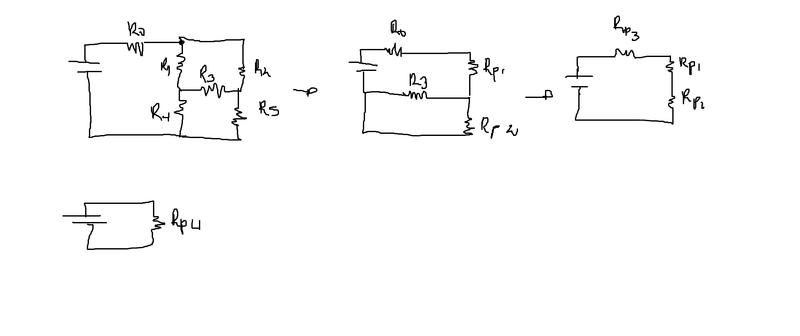

Este arreglo estara bien?

[Alriga]

Equivalente circuito puente. Conversión triángulo - estrella

Hola livaldosandoval bienvenido a La web de Física, como nuevo miembro lee con atención Consejos para conseguir ayuda de forma efectiva

Lo que has hecho no es correcto, R1 y R2 no están en paralelo, como tampoco están en paralelo R4 y R5. Primero has de hacer con R1, R2 y R3 una conversión triángulo-estrella

Saludos.

[livaldosandoval]

Re: Arreglo de circuito

Sinceramente nunca he oido de eso... haciendo esa conversion como quedaria el circuito?

[Alriga]

Equivalente circuito puente. Conversión triángulo - estrella

Sinceramente nunca he oído de eso...

Siempre en todo hay una primera vez,

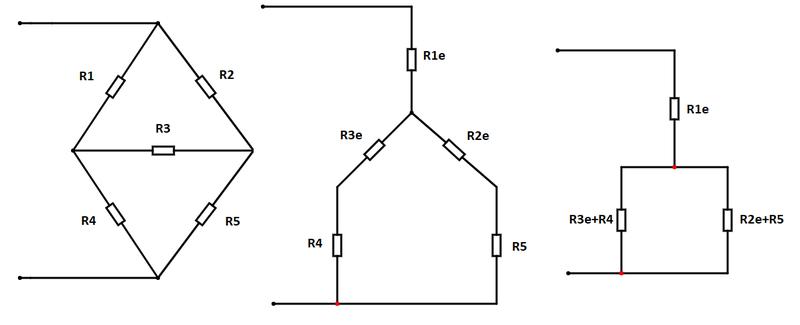

Para hallar el circuito equivalente lo primero es convertir R1, R2 y R3 de triángulo a estrella:

$R_{1e}=\dfrac{R_1 R_2}{R_1+R_2+R_3}$

$R_{2e}=\dfrac{R_2 R_3}{R_1+R_2+R_3}$

$R_{3e}=\dfrac{R_1 R_3}{R_1+R_2+R_3}$

Ahora en el circuito del centro de la figura, R3e está en serie con R4 y R2e está en serie con R5

Llamamos (figura de la derecha), Rp a la asociación en paralelo $R_p=(R_{3e}+R_4)||(R_{2e}+R_5)$

$R_p=\dfrac{(R_{3e}+R_4)\cdot(R_{2e}+R_5)}{R_{3e}+R_4+R_{2e}+R_5}$

Ahora queda R1e en serie con Rp lo que da:

$R_t=R_{1e}+R_p$

No olvides que en tu circuito tienes además $R_0$ en serie con $R_t$ por lo que finalmente te quedará:

$R=R_0+R_t$

Saludos.
