  • Secundaria Impedancia

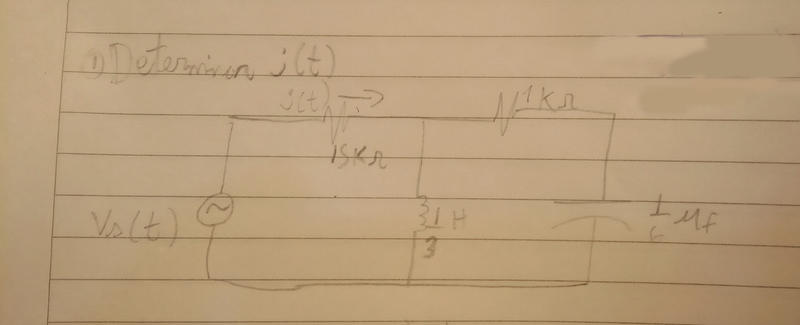

    Buenas, me están pidiendo calcular i(t) en este circuito, donde Vs(t)=40sen(3000t) V.
    Haz clic en la imagen para ampliar

Nombre:	IMG_20190707_204405 (1).jpg
Vitas:	1
Tamaño:	18,8 KB
ID:	315300
    Seguramente se resuelva por senoides y fasores, pero realmente no he hecho un circuito RLC mediante esto.

    ¿Qué podría hacer?
    ¡Gracias!

  • #2
    Re: Impedancia

    De la expresión temporal de la tensión del generador deducimos que . La impedancia de la rama de la derecha:



    La impedancia de la rama del medio:



    La de la derecha y la del medio están en paralelo:



    Haz las operaciones. Finalmente, la impedancia total del circuito es 15k en serie con :



    Trabajando con valores de pico y la forma "seno" para tensiones y corrientes senoidales, el fasor tensión de la fuente (tomándolo como referencia) es:



    Finalmente



    Al efectuar la división obtendrás el fasor corriente. Solo te quedará hallar el módulo y el argumento para poder convertir el fasor I en la función senoidal i(t)

    Mira a ver qué te sale y si tienes dudas pregunta.

    Saludos.
    Última edición por Alriga; 09/07/2019, 11:16:51. Motivo: LaTeX
    "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

    Comentario


    • #3
      Re: Impedancia

      Bueno, tras realizar todo, I=2,57x10^-3[FONT=Roboto]∠-1,84
      ¿Estará bien?

      [/FONT]

      Comentario


      • #4
        Re: Impedancia

        Escrito por gerardoatg Ver mensaje
        I=2,57x10^-3∠-1,84
        Recuerda que si no pones las unidades, la respuesta no sería correcta, hay que escribir:



        ¡Correcto! Ya que en los cálculos intermedios sale:









        Saludos.
        Última edición por Alriga; 10/07/2019, 16:39:44. Motivo: Mejorar explicación
        "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

        Comentario
