Otras carreras energia

[dmadrid]

¿alguien sabe cual es la formula que permite calcular la energia que consume un transistor en un tiempo (una hora por ejemplo). gracias y un saludo

[electr0n]

Re: energia

Lo que mencionas es la potencia consumida por el transistor debido al paso de corriente. Si te refieres a un transistor bipolar (que es de lo que hablas últimamente en el foro), la potencia es la disipada en las dos uniones (elemento de 3 terminales):

$P=i_CV_{CE}+i_BV_{BE}$

Como $V_{BE}<<V_{CE}$ y $i_C=\beta i_B$ con $\beta>>0$, se cumple que $i_C>>i_B$ y normalmente esta potencia se aproxima a

$P=i_CV_{CE}$

Cuando $i_C$ está en amperios y $V_{CE}$ en voltios, si multiplicas dicha potencia por el tiempo de funcionamiento en segundos obtienes la energía consumida en julios.

Un saludo

[dmadrid]

Re: energia

¿y si el transistor bipolar esta en saturacion?

tengo dos mallas:

750*Ib+Vbe+10*Ie=20
20*Ic+Vce+10*Ie=20

despejando me sale Ie=1,1A, Ib=10,89mA, Ic=1,089A

20*1.089+Vce+10*1.1=20 Vce=-12,78V < 0 "saturacion"

¿como calculo ahora la potencia en el transistor?
A mi me sale 3,15mW pero en la respuesta que viene en el libro, aparece 11,7mW, ¿de donde sale?

[dmadrid]

Re: energia

adjunto el archivo con el esquema, tengo que calcular la potencia en el transistor y Vab, pero al estar en saturacion no se como resolverlo, gracias y un saludo

[electr0n]

Re: energia

Creo recordar que si está en saturación, la tensión $V_{CE}$ es aproximadamente 0 y por tanto la potencia es $P=I_BV_{BE}$. De todos modos, mañana lo miro y te digo.

Saludos

[electr0n]

Re: energia

He tenido que repasar apuntes de carrera para acordarme...

Si resuelves el sistema de mallas, te sale una $V_{CE}<0$ y por tanto $V_{CB}<0$ y este BJT trabaja en saturación. Entonces el sistema deja de tener validez, pues en saturación las intensidades ya no son proporcionales, y hay que replantearlo:

$750i_B+0.7+10i_E=20$

$20i_C+0+10i_E=20$

$i_C=i_B+i_E$

puesto que para este caso $V_{CE}\simeq 0$ (el transistor es como un interruptor cerrado). La solución que nos interesa es

$i_B=17mA$

y la potencia será

$P\simeq i_B*V_{BE}=17mA*0,7V=11,9mW$

que se parece bastante al resultado que te dan.

Saludos!

[dmadrid]

Re: energia

muchas gracias electron, supongo que seras profesor, porque tus explicaciones son excelentes. un saludo

[electr0n]

Re: energia

¡De nada! Sí, soy profesor, aunque el tema de Electrónica Física lo tenía un poco oxidado, jejeje. De todas formas, me alegro de que preguntes sobre el tema porque creo que se lee poco por el foro y es muy interesante.

Un saludo

[electr0n]

Re: energia

Ah! Te recomiendo de nuevo que eches un vistazo a los programas de simulación, que ayudan mucho a entender este tipo de circuitos.

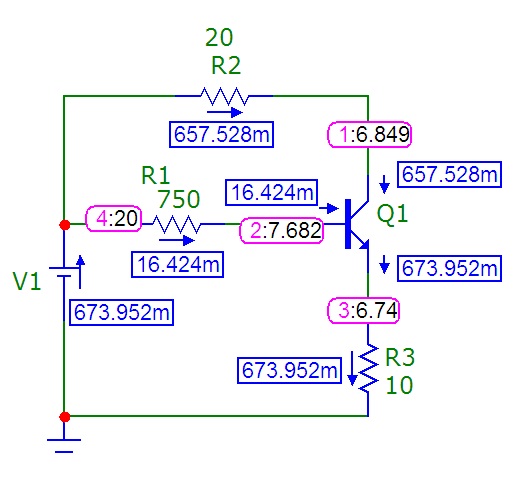

Mira lo que sale al simular el tuyo:



La corriente de base sale 16,4mA, parecido a nuestra aproximación de 17mA.

Un saludo
