  • Otras carreras Ejercicio Hidrodinamica.

    Hola a todos me podrian ayudar con este ejercicio por favor.

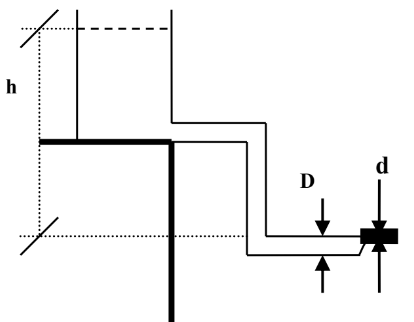

    Un deposito contiene un liquido de una cierta sustancia, la cual se encuentra a una altura por encima de una canilla que tiene una boca de diamentro. La tuberia "D" tiene el triple de la seccion transversal que la boca de la canilla "d". Justificar cada paso

    a) Con que velocidad sale el liquido de la canilla?
    b)Calcular caudal en litros por segundo.
    c)si la presion manometrica que soporta la tuberia D cuando la canilla esta abierta es de , que liquido contiene el deposito? Agua,aceite, nafta u otro?







    Haz clic en la imagen para ampliar  Nombre:	grafico.png Vitas:	9 Tamaño:	5,7 KB ID:	341332
    Última edición por Alriga; 07/08/2019, 07:50:41.

  • #2
    Hola
    a) Empieza aplicando el teorema de Bernouilli entre el nivel del líquido y la salida de la canilla
    (Dejo las ecuaciones para otros que tengan más habilidad en la escritura del LATEX)
    Con esto, cancelando términos, y considerando constante la altura h y, por lo tanto, velocidad nula en ese punto, tendrás ya la velocidad del líquido a la salida

    b) El caudal (medido en unidades de Volumen) solo tienes que hacer en cualquier punto donde conozcas la velocidad y la sección (salida de la canilla)

    c) Para este apartado empieza calculando la velocidad del líquido en D aplicando el teorema de la continuidad o de conservación de la masa:


    y a continuación vuelves a aplicar el teorema de Bernouilli entre el nivel del líquido y el punto D y con el dato de la presión (fíjate es que es manométrica) calculas la densidad del líquido.

    Un saludo
    (si algún problema tienes con las ecuaciones y ningún otro te las pone, vuelve a solicitar e intentaré escribirlas)
    Última edición por oscarmuinhos; 06/08/2019, 08:05:22.
    "... aut tace, aut loquere meliora silentio"

    Comentario


    • #3
      a) Aplicamos el teorema de Bernoulli



      presión atmosférica.

      porque el nivel del depósito desciende muy despacio ya que su superficie es muy grande comparada con la sección de la tubería.

      porque es la referencia de alturas. Queda:





      b)



      d = 0.02 m

      Sustituye valores

      c) Aplicamos de nuevo Bernoulli entre 1 y 3. La presión manométrica es mientras que es la presión atmosférica





      Sabemos que pero no sabemos que podemos calcular debido a que si el líquido es incompresible el caudal es el mismo en todas las secciones:





      Calcula la densidad y podrás responder qué líquido de los propuestos es.

      Saludos.

      ACTUALIZADO: Veo que me he superpuesto en la respuesta con Oscar, saludos Oscar
      Última edición por Alriga; 06/08/2019, 13:03:35.
      "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

      Comentario


      • #4
        Hola Alriga:
        Escrito por Alriga Ver mensaje
        ACTUALIZADO: Veo que me he superpuesto en la respuesta con Oscar, saludos Oscar
        No solo está bien! Está mucho más que bien!

        Un saludo
        "... aut tace, aut loquere meliora silentio"
